Контрольные точки
контроллера корпуса ПК
warning
Все замеры аналогового питания следует производить относительно аналоговой земли (GND)

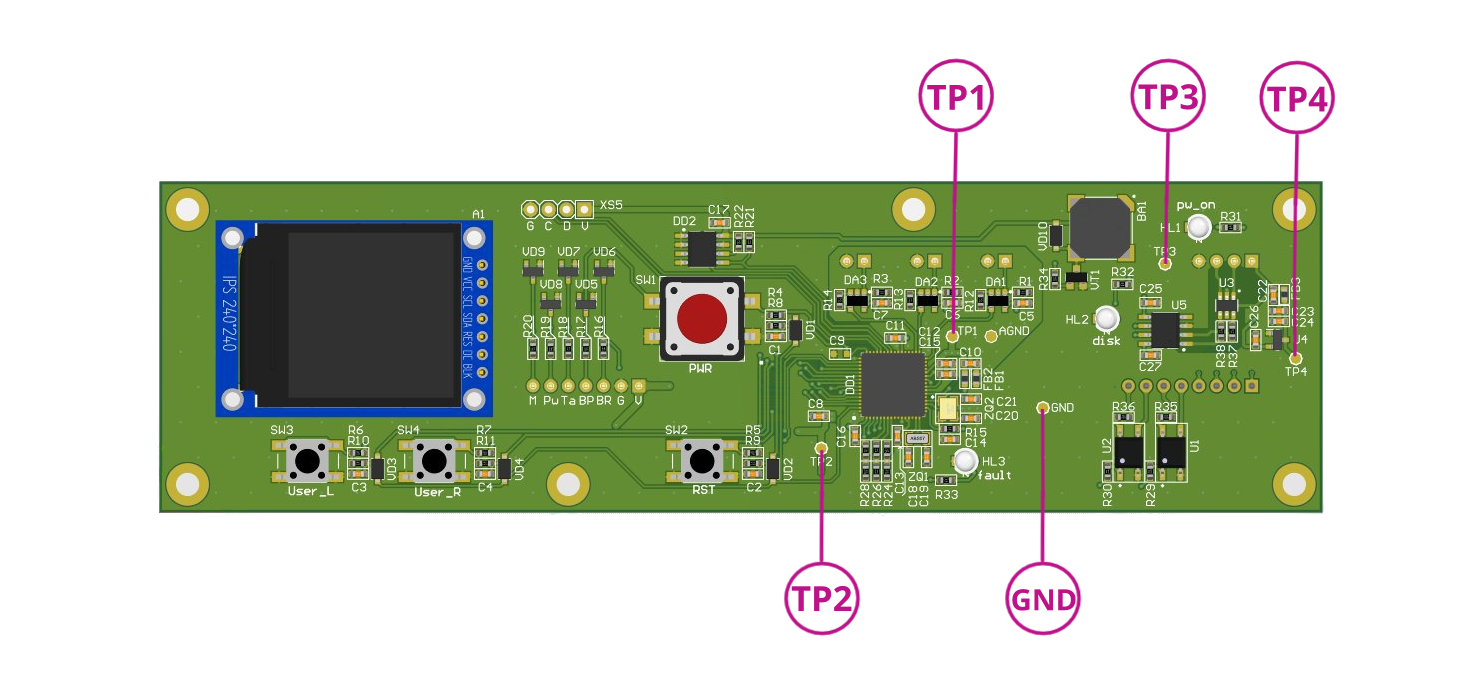

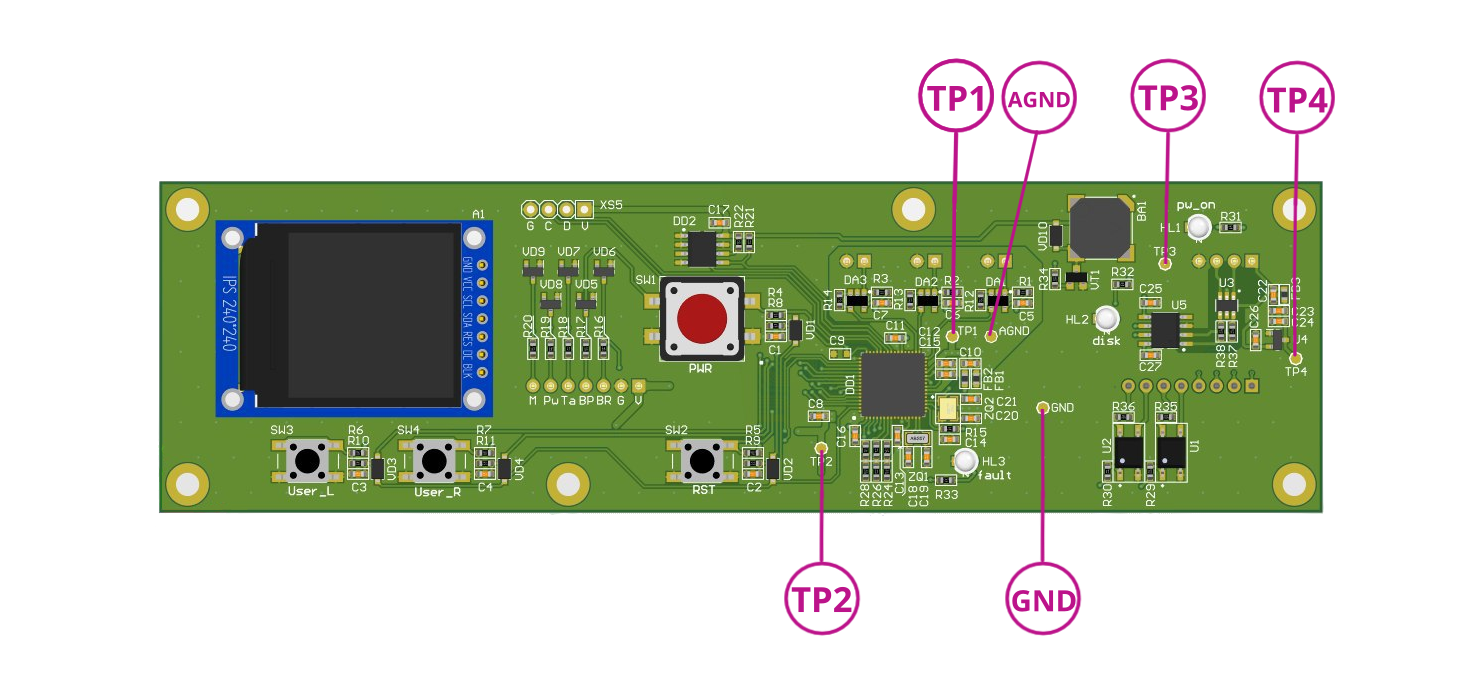

Передняя панель
| К.Т. | Мин. | Тип. | Макс. | Ед. |
|---|---|---|---|---|
| TP1 | 3.2 | 3.3 | 3.4 | В |
| TP2 | 3.2 | 3.3 | 3.4 | В |
| TP3 | 3.2 | 3.3 | 3.4 | В |
| TP4 | 4.9 | 5.0 | 5.1 | В |

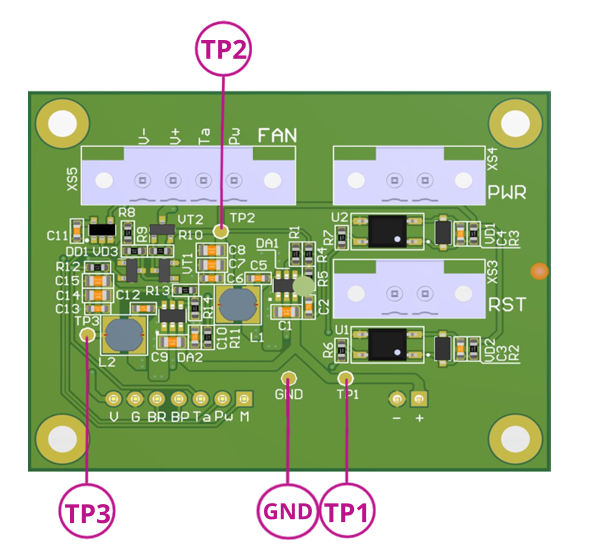

Задняя панель
| К.Т. | Мин. | Тип. | Макс. | Ед. |
|---|---|---|---|---|
| TP1 | 18.05 | 19 | 19.95 | В |
| TP2 | 11.76 | 12 | 12.24 | В |
| TP3 | 3.2 | 3.3 | 3.4 | В |
