Распиновка
контроллера корпуса ПК
примечание
Первый пин разъема обозначен точкой на шелкографии.
Дополнительно первый пин обозначен кругом на изображении ниже.

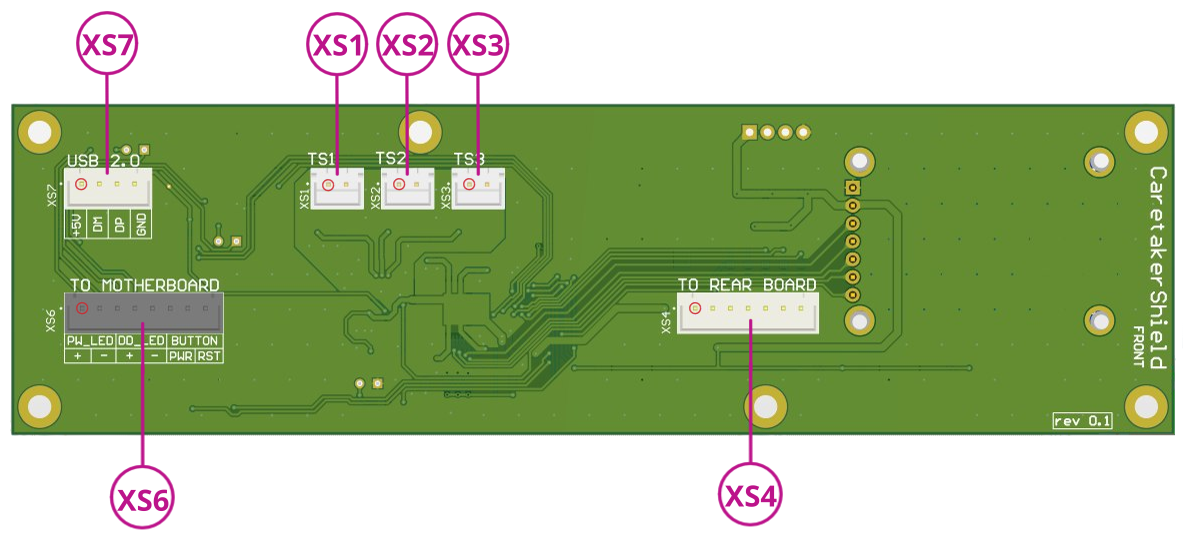

Передняя панель
Разъемы XS1, XS2, XS3 - датчики температуры (неполярные).
Разъем XS4 - подключение шлейфа между передней и задней панелью.
| № Pin | Назначение |
|---|---|
| Pin 1 | +3.3В |
| Pin 2 | Общий |
| Pin 3 | Дистанционная перезагрузка |
| Pin 4 | Дистанционное Вкл./Откл. |
| Pin 5 | Проверка скорости |
| Pin 6 | Управление вентилятором |
| Pin 7 | Режим |
Разъем XS6 - подключение к материнской плате.
| № Pin | Назначение |
|---|---|
| Pin 1 | + светодиода PW_LED |
| Pin 2 | - светодиода PW_LED |
| Pin 3 | + светодиода HDD_LED |
| Pin 4 | - светодиода HDD_LED |
| Pin 5 | Кнопка включения |
| Pin 6 | Кнопка включения |
| Pin 7 | Кнопка перезагрузки |
| Pin 8 | Кнопка перезагрузки |
Разъем XS7 - USB.
| № Pin | Назначение |
|---|---|
| Pin 1 | +5В (при включении платы) |
| Pin 2 | DN |
| Pin 3 | DP |
| Pin 4 | Общий |

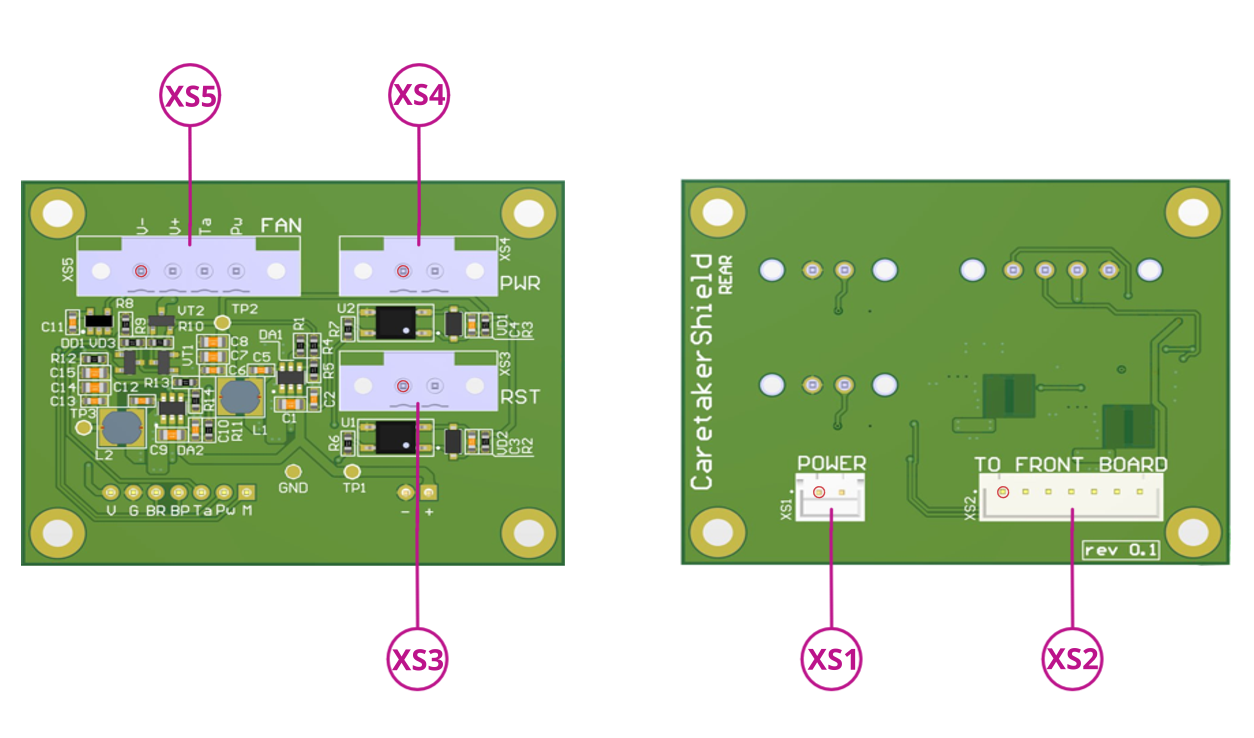

Задняя панель
Разъем XS1 - питание платы.
| № Pin | Назначение |
|---|---|
| Pin 1 | +19В (постоянное) |
| Pin 2 | Общий |
Разъем XS2 - соединительного шлейфа между задней и передней панелью.
| № Pin | Назначение |
|---|---|
| Pin 1 | Режим |
| Pin 2 | Управление вентилятором |
| Pin 3 | Проверка скорости |
| Pin 4 | Дистанционное Вкл./Выкл. |
| Pin 5 | Дистанционная перезагрузка |
| Pin 6 | Общий |
| Pin 7 | +3.3В |
Разъем XS3 - подключение дублирующей кнопки перезагрузки ПК.
| № Pin | Назначение |
|---|---|
| Pin 1 | Дистанционная перезагрузка |
| Pin 2 | Общий |
Разъем XS4 - подключение дублирующей кнопки запуска ПК.
| № Pin | Назначение |
|---|---|
| Pin 1 | Дистанционное Вкл./Выкл. |
| Pin 2 | Общий |
Разъем XS5 - подключение вентилятора (3-4pin).
| № Pin | Назначение |
|---|---|
| Pin 1 | Общий |
| Pin 2 | +12В |
| Pin 3 | Контроль скорости |
| Pin 4 | Управление скоростью |
