Характеристики

контроллера корпуса ПК

Внешний вид

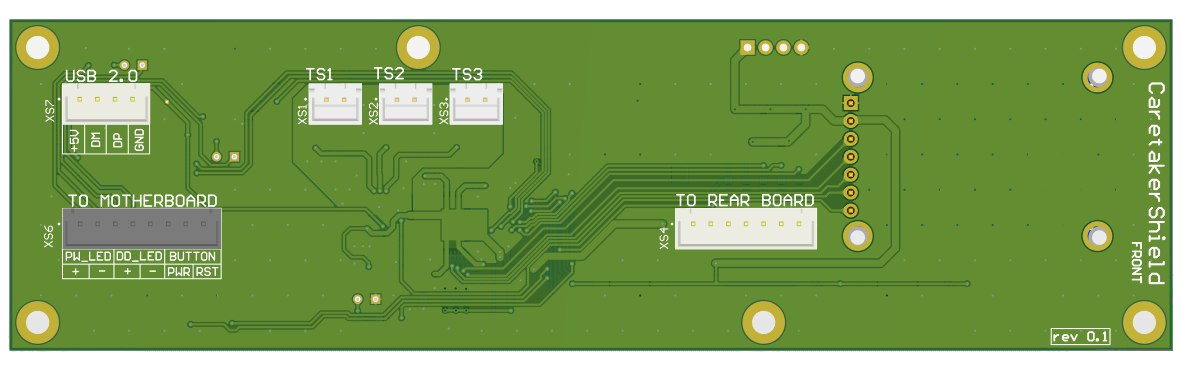

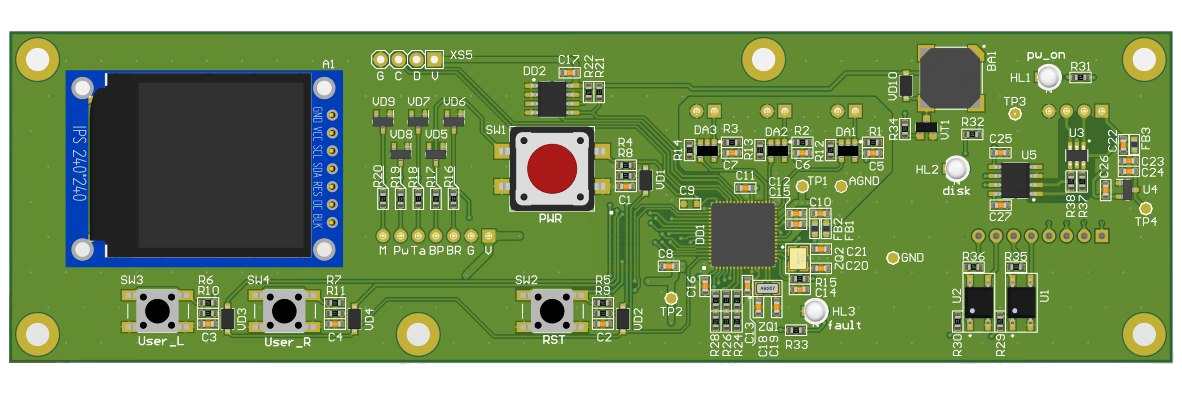

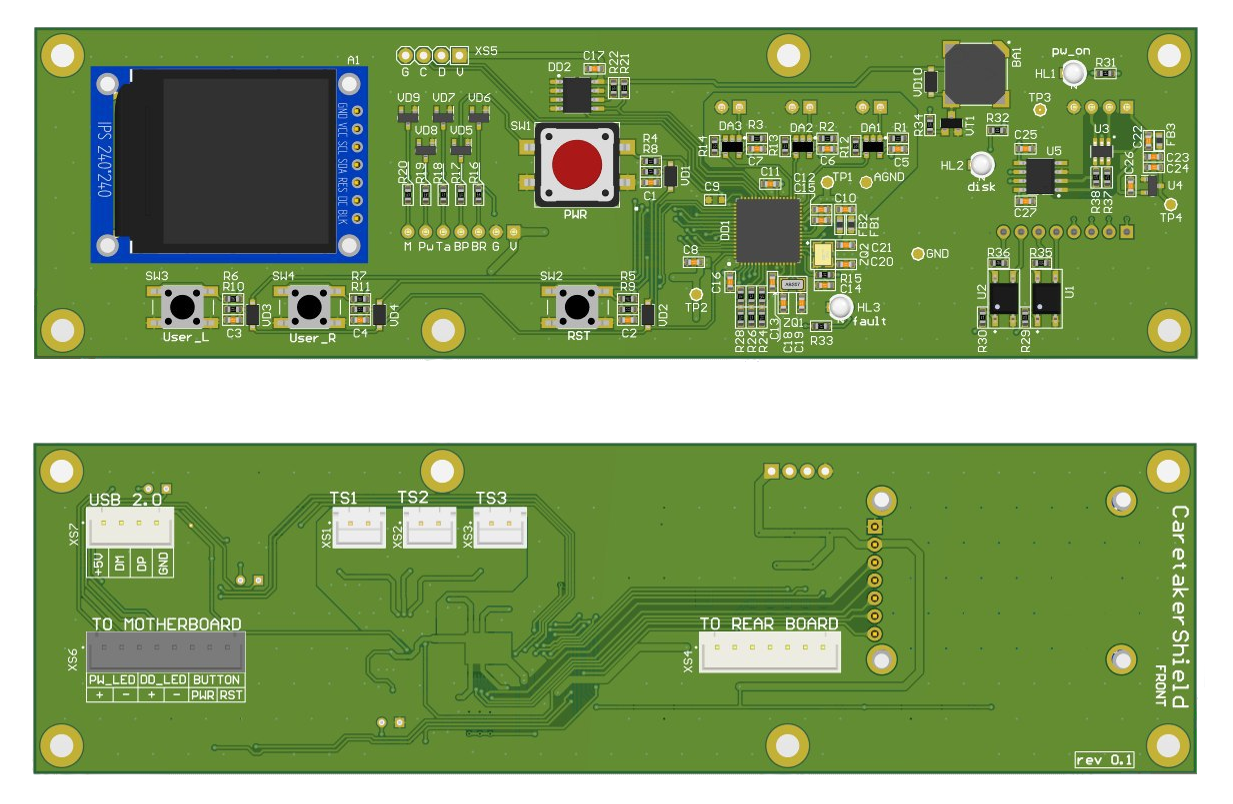

Передняя панель

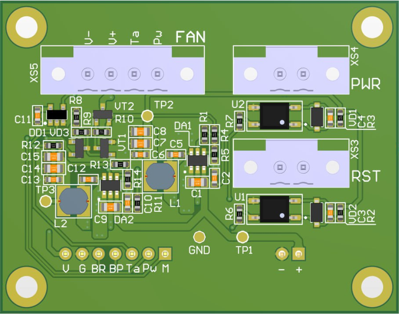

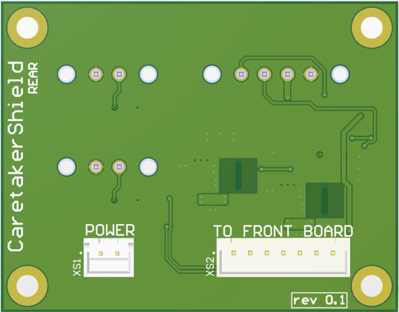

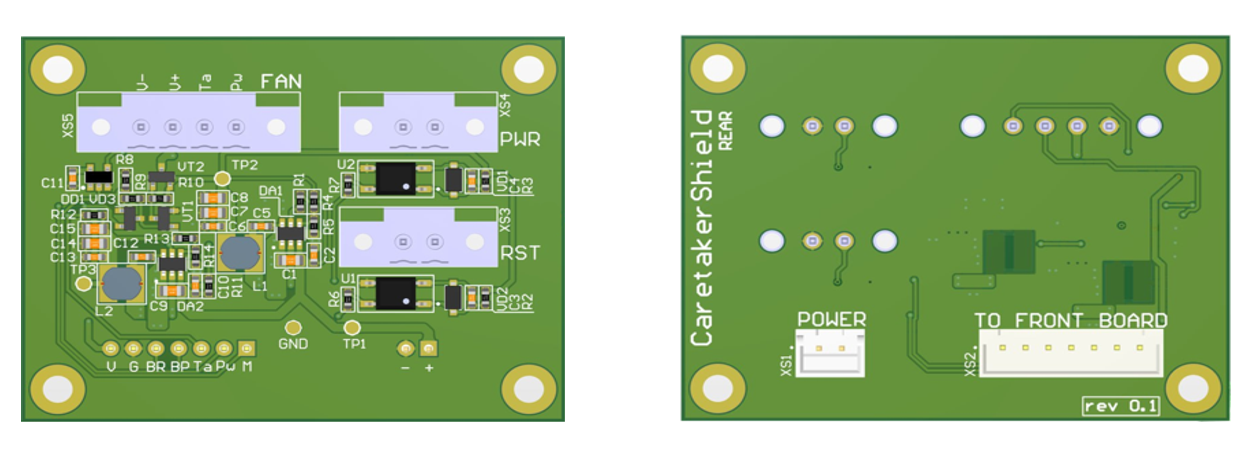

Задняя панель

Технические характеристики:

Органы управления и индикация

1. Функциональные кнопки:
   • Включение питания
   • Перезагрузка ПК
2. Пользовательские кнопки: 2 шт.
3. Светодиодная индикация:
   • Питание
   • Состояние накопителя
   • Ошибки системы
4. Звуковая индикация
5. Цветной дисплей:
   • Размер: 1,3 дюйма
   • Разрешение: 240 × 240 пикселей

Интерфейсы и коммуникация

1. USB-UART - для обмена с материнской платой
2. Выходы включения и перезагрузки материнской платы
3. Входы индикации питания и работы диска от материнской платы
4. Выходы дистанционного управления ПК:
   • Удалённое включение
   • Перезагрузка
5. Подключение вентиляторов 3 или 4-контактных

Габариты

Передней платы: 165 х 47 мм
Задней платы: 60 х 47 мм

Аппаратная платформа

1. Микроконтроллер: Миландр K1986BE92FI
2. Встроенная память: EEPROM 128 КБ
3. Датчики: 3 подключаемых температурных датчика

Питание

Напряжение питания: 19 В постоянного тока

Температурный режим

Диапазон рабочей температуры: -40 ... +85 ℃

Функции устройства

1. Фиксация текущего и общего времени наработки в EEPROM
2. Контроль температуры внутри изделия
3. Управление охлаждением изделия:
   • Контроль скорости вращения вентилятора
   • ШИМ (PWM) для регулировки скорости вращения вентиляторов
4. Индикация режимов работы и возникновения нештатных ситуаций
5. Возможность блокировки включения изделия при нештатных ситуациях
6. WatchDog - таймер для исключения зависаний изделия
7. Включение и перезагрузка материнской платы

Дополнительные функции

1. Возможность обновления программного обеспечения
2. Режим "Энергосбережения"
