Инструкция по эксплуатации
контроллера корпуса ПК

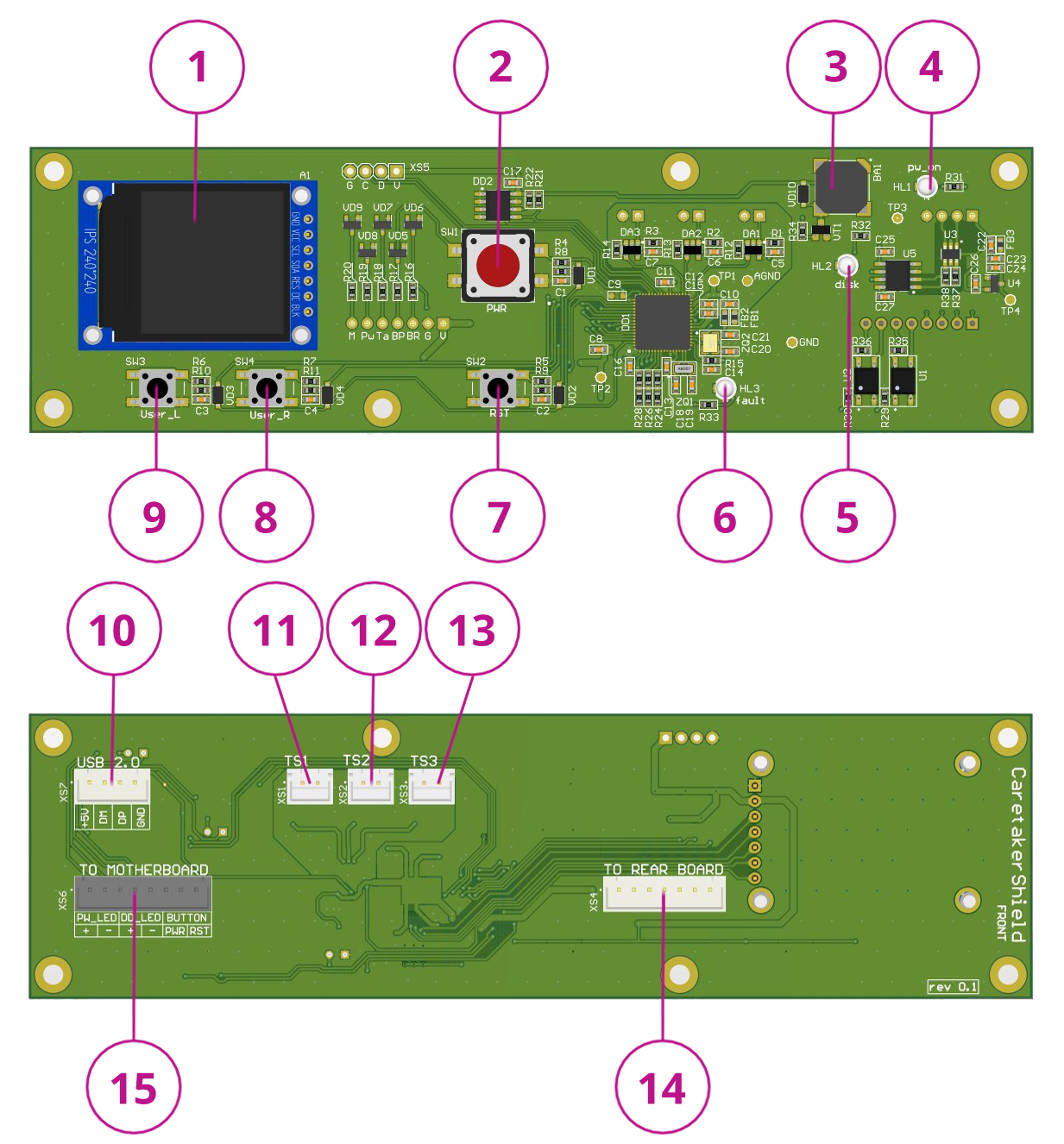

1. Функциональные элементы передней панели
1 - Дисплей
2 - Кнопка включения ПК (PWM)
3 - Пьезодинамик
4 - Светодиод включения ПК
5 - Светодиод накопителя
6 - Светодиод ошибки
7 - Кнопка перезагрузки ПК (RST)
8 - Правая пользовательская кнопка (User_R)
9 - Левая пользовательская кнопка (User_L)

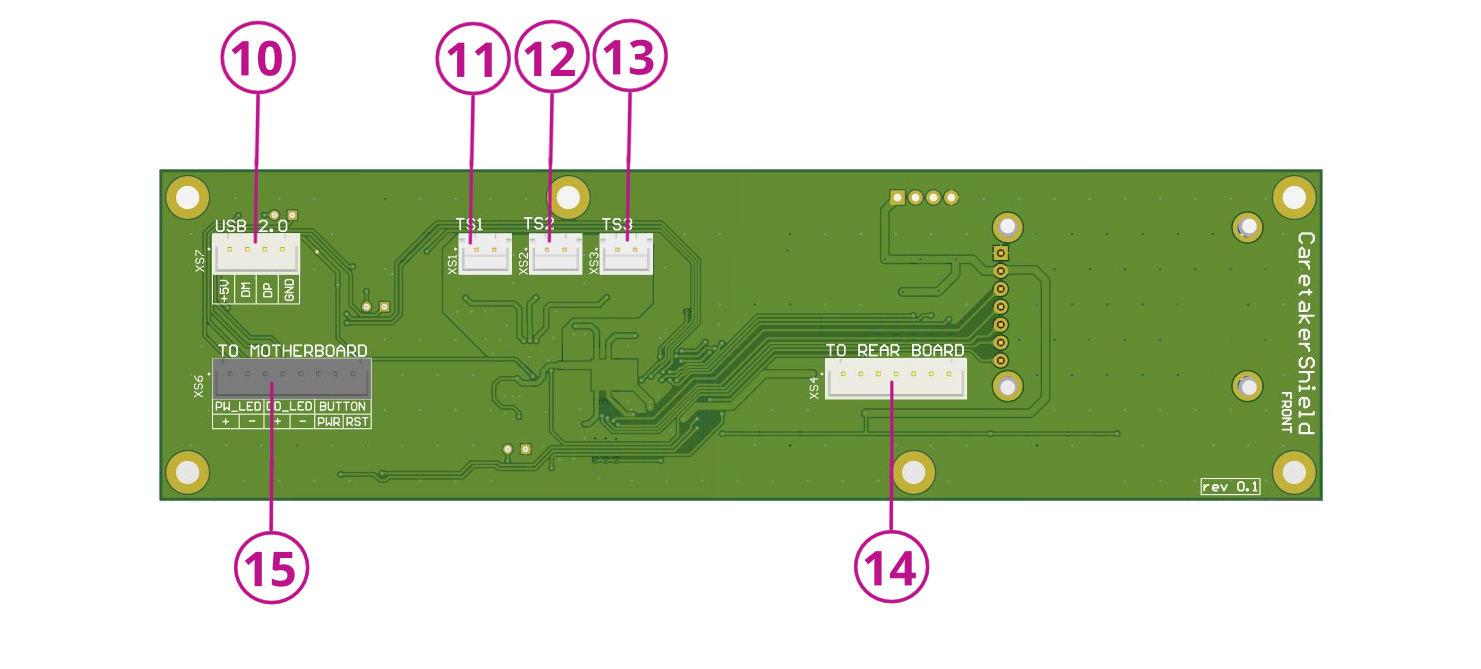

10 - Разъем UART-USB
11 - Разъем датчика температуры №1
12 - Разъем датчика температуры №2
13 - Разъем датчика температуры №3
14 - Разъем соединительного шлейфа между передней и задней панелью
15 - Разъем соединения с материнской платой

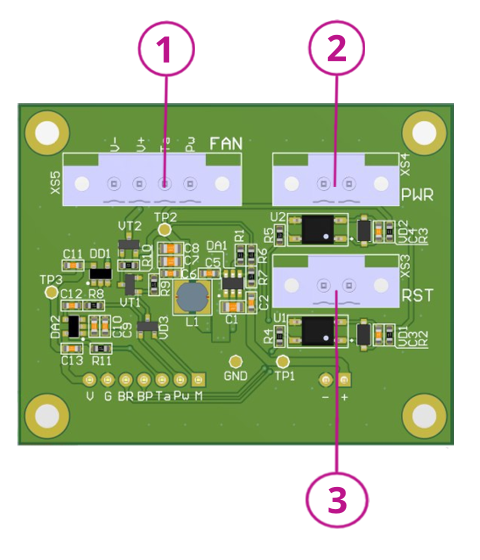

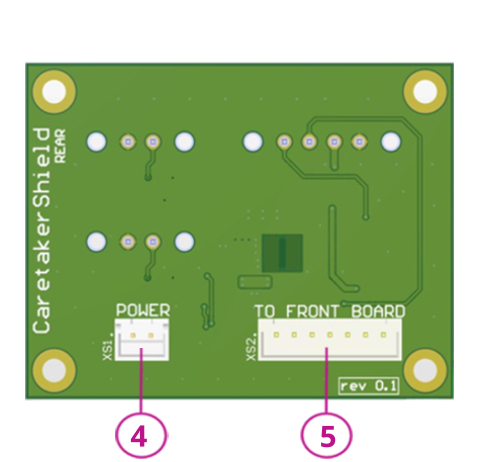

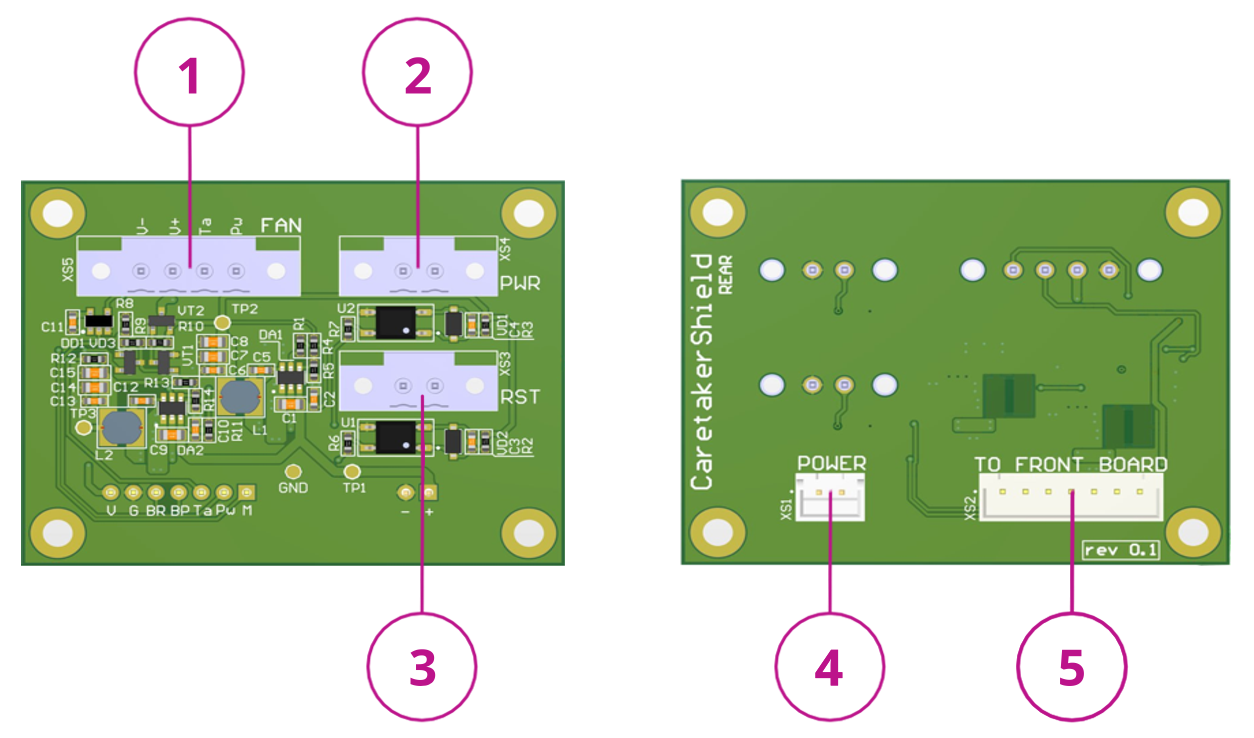

2. Функциональные элементы задней панели
1 - Разъем подключения вентилятора 3-4pin
2 - Разъем для подключения дублирующей кнопки запуска ПК
3 - Разъем для подключения дублирующей кнопки перезагрузки ПК
4 - Разъем подключения питания 19 В
5 - Разъем соединительного шлейфа между задней и передней панелью

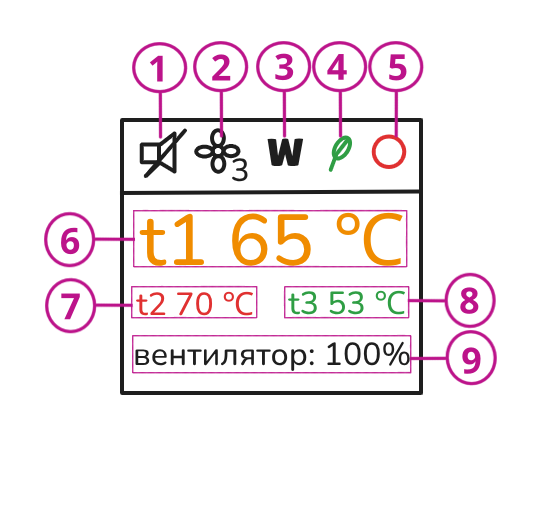

3. Индикация на дисплее
Позиционное обозначение | Наименование режима | Описание |
---|---|---|
1 | Режим тишины | В данном режиме отключаются сигналы тревоги, звуковой отклик клавиш остается |
2 | Подключенный вентилятор | Идентификация типа вентилятора 3-pin, 4-pin. |
3 | WatchDog | При включении данного значка фиксируется время текущего сеанса и общее время наработки |
4 | Режим энергосбережения | При включении режима в момент бездействия подсветка затухает |
5 | Аварийное событие | При срабатывании режима на дисплей выводится сообщение о причине тревоги, мигает красный светодиод на корпусе и раздается звуковой сигнал, если не включен режим тишины. Аварийное событие сбрасывается повторным нажатием любой пользовательской кнопки. Примеры аварийных событий: "Превышен лимит ожидания ответа", "Превышена температура датчика - TS1" |
6 | Т1 | Показания датчика №1 |
7 | Т2 | Показания датчика №2 |
8 | Т3 | Показания датчика №3 |
9 | Скорость вентилятора | Значение скорости вентилятора отображается в процентах |
