Инструкция по эксплуатации
контроллера корпуса 1U

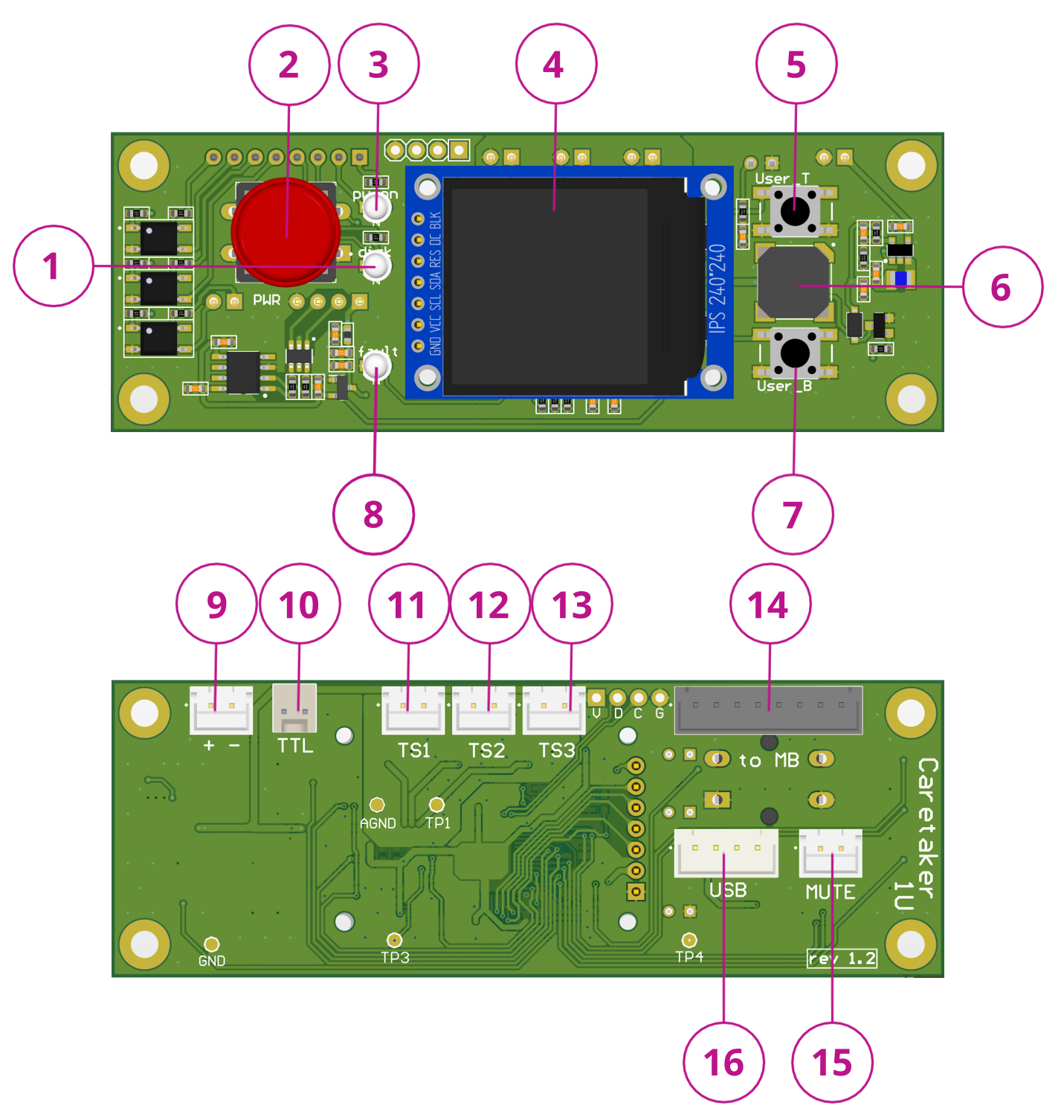

1. Функциональные элементы
1 - Светодиод накопителя
2 - Кнопка включения ПК (PWR)
3 - Светодиод индикации включения ПК
4 - Дисплей
5 - Верхняя пользовательская кнопка (User_T)
6 - Пьезодинамик
7 - Нижняя пользовательская кнопка (User_B)
8 - Светодиод индикации ошибки
9 - Разъем для подключения внешнего питания 5В (XS4)
10 - Контроль состояния источника питания (XS8)
11 - Разъем подключения датчика температуры №1 (XS1)
12 - Разъем подключения датчика температуры №2 (XS2)
13 - Разъем подключения датчика температуры №3 (XS3)
14 - Разъем для соединения к материнской плате (XS6)
15 - Сброс звукового сигнала ошибки питания (XS9)
16 - Разъем UART-USB (XS7)

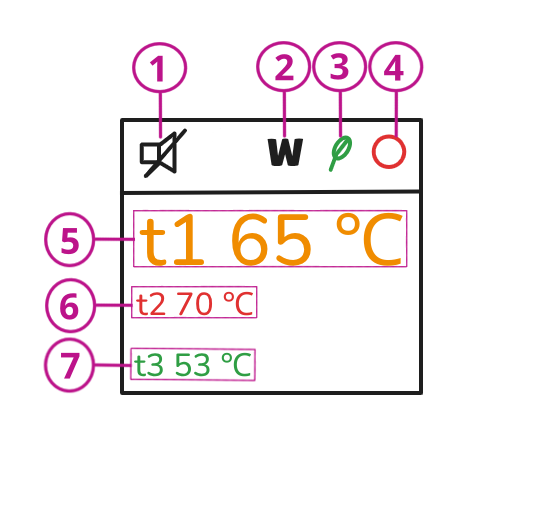

2. Индикация на дисплее
| Позиционное обозначение | Наименование режима | Описание |
|---|---|---|
| 1 | Режим тишины | Отключаются сигналы тревоги, звуковой отклик клавиш остается |
| 2 | WatchDog | Контроль зависания системы |
| 3 | Режим энергосбережения | При бездействии подсветка затухает через 5 минут |
| 4 | Аварийное событие | Выводится сообщение о причине тревоги, мигает красный светодиод на корпусе и раздается звуковой сигнал, если не включен режим тишины. Аварийное событие сбрасывается нажатием любой пользовательской кнопки. Пример: "Превышен лимит ожидания ответа", "Превышена температура датчика - TS1" |
| 5, 6, 7 | Т1, T2, T3 | Показания датчика температуры №1, №2, №3 соответственно |
3. Назначение кнопок
PWR - кнопка включения/выключения питания ПК.
User_T :
- Короткое нажатие – сброс звука/тревоги.
- Долгое нажатие – включение/выключение режима тишины.
User_B :
- Короткое нажатие – переход на следующую страницу интерфейса.
- Долгое нажатие – фиксация текущей страницы как главной.
Долгое нажатие - 1 секунда
Комбинация кнопок:
User_T + User_B (одновременное нажатие) – вызов меню.
Управление меню:
User_T: Долгое нажатие – выход из меню.
User_B:
- Короткое нажатие – перемещение по пунктам меню.
- Долгое нажатие – изменение параметров выбранной настройки.
Окно подтверждения действий:
User_T – отмена действия (отклонение изменений).
User_B – подтверждение действия (сохранение изменений).
