Распиновка
контроллера корпуса 1U
примечание
Первый пин разъема обозначен точкой на шелкографии.

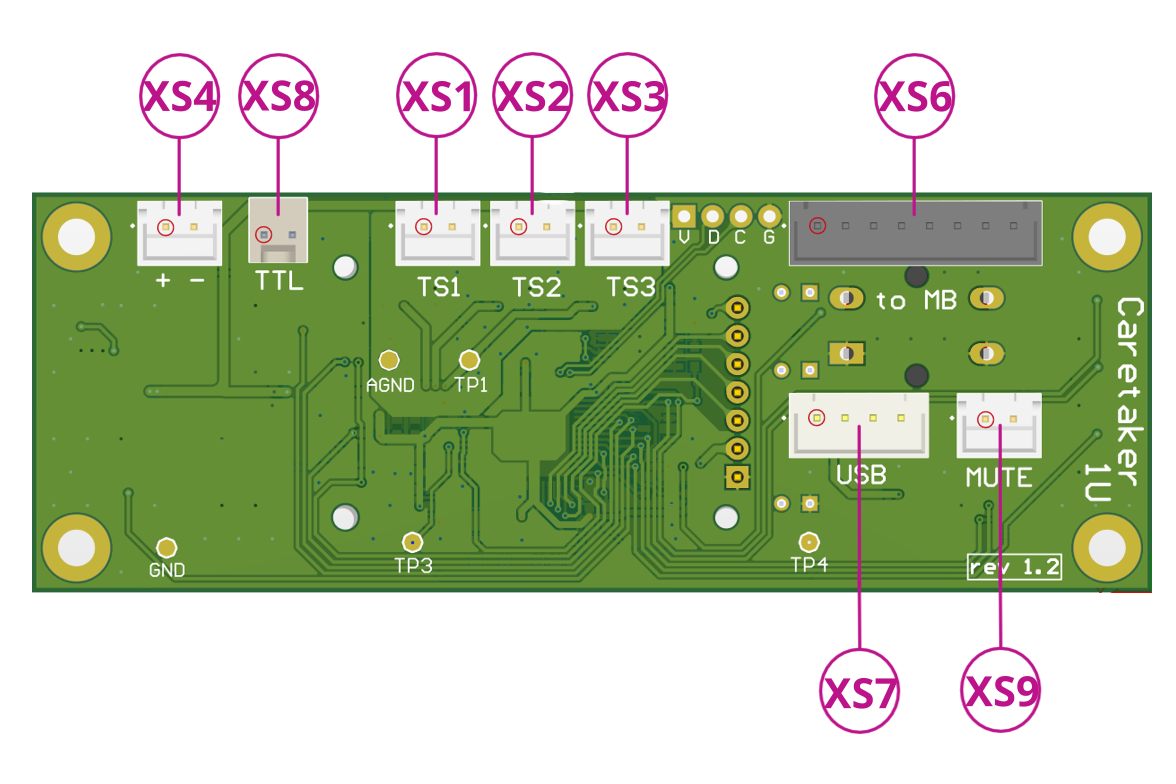

Дополнительно первый пин обозначен кругом на изображении ниже.
Разъемы XS1, XS2, XS3 - датчики температуры (неполярные).
Разъем XS4 - питание платы.
| № Pin | Назначение |
|---|---|
| Pin 1 | +5В (постоянное) |
| Pin 2 | Общий |
Разъем XS6 - подключение к материнской плате.
| № Pin | Назначение |
|---|---|
| Pin 1 | + светодиода PW_LED |
| Pin 2 | - светодиода PW_LED |
| Pin 3 | + светодиода HDD_LED |
| Pin 4 | - светодиода HDD_LED |
| Pin 5 | Кнопка включения |
| Pin 6 | Кнопка включения |
| Pin 7 | Кнопка перезагрузки |
| Pin 8 | Кнопка перезагрузки |
Разъем XS7 - USB.
| № Pin | Назначение |
|---|---|
| Pin 1 | +5В ( при включении) |
| Pin 2 | DN |
| Pin 3 | DP |
| Pin 4 | Общий |
Разъем XS8 - контроль состояния источника питания
| № Pin | Назначение |
|---|---|
| Pin 1 | Общий |
| Pin 2 | Сигнальный |
Разъем XS9 - сброс звукового сигнала ошибки питания (неполярный).
