Распиновка
контроллера корпуса ПК
примечание

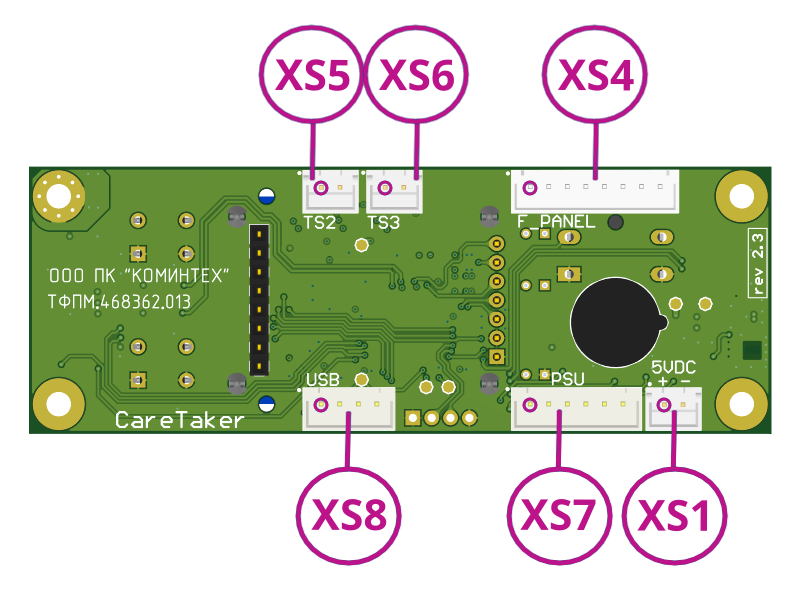

Первый пин разъема обозначен точкой на шелкографии.
Дополнительно первый пин обозначен кругом на изображении ниже.
Разъемы для подключения к блоку питания
Разъем XS1 - 5VDC
| № Pin | Назначение |
|---|---|
| 1 | +5В |
| 2 | Общий |
Разъем XS7 - PSU
| № Pin | Назначение |
|---|---|
| 1 | PWR_ON |
| 2 | PWR_GOOD |
| 3 | Общий |
| 4 | MUTE |
| 5 | TTL |
| 6 | Общий |
Разъемы для подключения к материнской плате
Разъем XS4 - F_PANEL
| № Pin | Назначение |
|---|---|
| 1 | + светодиода PW_LED |
| 2 | - светодиода PW_LED |
| 3 | + светодиода HDD_LED |
| 4 | - светодиода HDD_LED |
| 5 | Кнопка включения |
| 6 | Кнопка включения |
| 7 | Кнопка перезагрузки |
| 8 | Кнопка перезагрузки |
Разъем XS8 - USB
| № Pin | Назначение |
|---|---|
| 1 | +5В (при включении платы) |
| 2 | DN |
| 3 | DP |
| 4 | Общий |
Разъемы для подключения температурных датчиков
Разъем XS5 - TS2
| № Pin | Назначение |
|---|---|
| 1 | Сигнал |
| 2 | AGND |
Разъем XS6 - TS3
| № Pin | Назначение |
|---|---|
| 1 | Сигнал |
| 2 | AGND |
