Инструкция пользователя
контроллера корпуса ПК

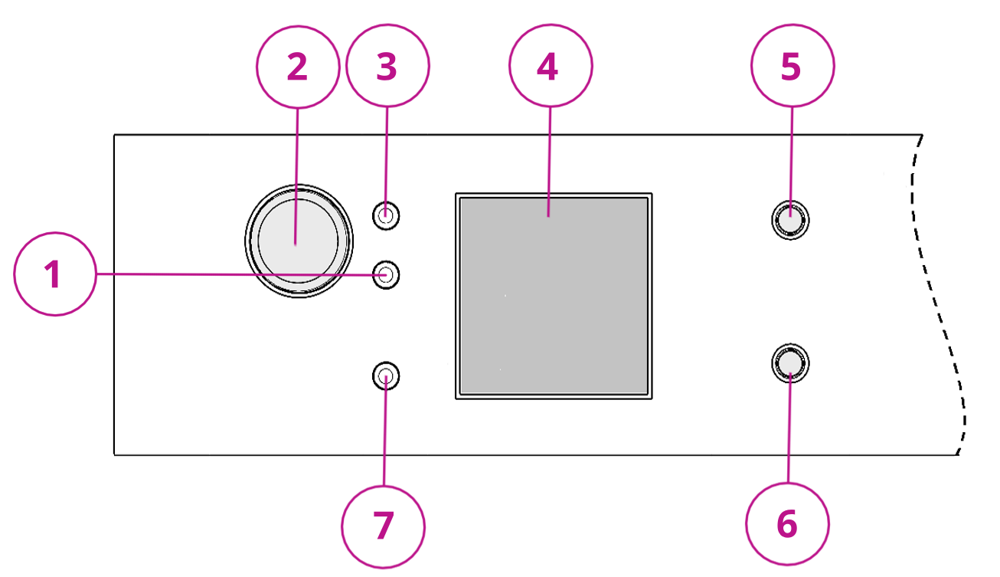

1. Функциональные элементы передней панели
1 - Светодиодный индикатор работы накопителя ПК
2 - Кнопка включения ПК
3 - Светодиодный индикатор работы ПК
4 - Графический дисплей
5 - Верхняя пользовательская кнопка
6 - Нижняя пользовательская кнопка
7 - Светодиодный индикатор аварии
2. Порядок работы с модулем индикации
При подаче напряжения на ПК происходит включение дисплея (поз. 4), на котором отображается основной интерфейс с главной информационной страницей и панель индикации активных режимов работы.
Включение ПК производится путем нажатия кнопки включения (поз. 2). При этом индикатор работы ПК (поз. 3) начнет непрерывно светиться. Выключение ПК производится из операционной системы, либо путем повторного нажатия кнопки включения. Принудительное выключение производится путем нажатия и удержания кнопки включения до момента, когда индикатор работы ПК перестанет светиться.
Взаимодействие с модулем контроля и индикации производится путем коротких (< 1сек.) и длительных (> 1сек.) нажатий Верхней (поз. 5) и Нижней (поз. 6) пользовательских кнопок, при этом нажатия сопровождаются звуковым откликом.

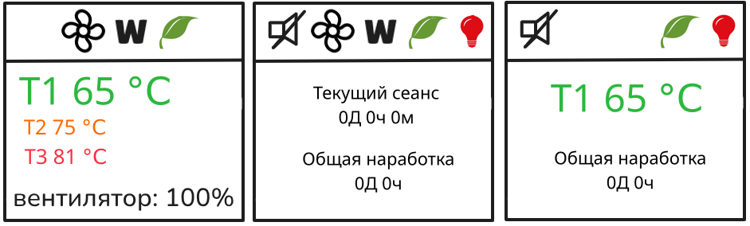

Основной интерфейс представлен в виде информационных страниц, навигация по которым реализована через последовательные короткие нажатия Нижней пользовательской кнопки.
Страницы позволяют просматривать:
- показания всех подключенных термодатчиков, а также скорость вентилятора в процентах (опционально);
- данные о времени наработки (текущий сеанс и общее значение);
- температурные показатели отдельного датчика (TS1) с общим временем работы.
Любая из этих страниц может быть установлена в качестве главной, путем длительного нажатия Нижней пользовательской кнопки, при нахождении на данной странице. При отсутствии взаимодействия с пользователем более 1 минуты система автоматически возвращается на главную информационную страницу.
Состояние "Режима тишины" можно переключить длительным нажатием Верхней пользовательской кнопки при просмотре информационных страниц.
При возникновении аварийных событий появляется графическая, световая (поз. 7) и звуковая сигнализация (в случае, если не активирован «режим тишины»). Для просмотра текста сообщения об аварийном событии используется короткое нажатие Верхней пользовательской кнопки, при этом любое последующее нажатие кнопки отключает звуковую сигнализацию.
3. Меню настроек
Для доступа к меню настроек требуется одновременное длительное нажатие Верхней и Нижней пользовательских кнопок.
Навигация по пунктам меню осуществляется путем последовательных коротких нажатий Верхней пользовательской кнопки. Изменение параметров выполняется длительным нажатием Нижней пользовательской кнопки. Выход из меню осуществляется длительным нажатием Верхней пользовательской кнопки, при этом в случае изменения настроек пользователю будет предложено подтвердить, либо отклонить изменения. Отмена изменений возможна коротким нажатием Верхней пользовательской кнопки, подтверждение — Нижней. Система предусматривает автоматический возврат к главной информационной странице и сброс несохраненных изменений по истечении 1 минуты бездействия.
4. Световая индикация
| Позиционное обозначение | Наименование светодиода | Цвет индикации | Описание |
|---|---|---|---|
| 3 | Индикатор включения ПК | Зеленый | Индикатор начинает равномерно светиться после включения МП и гаснет при ее выключении |
| 1 | Индикатор работы накопителя ПК | Желтый | Индикатор начинает мигать если включенная МП взаимодействует с установленным накопителем. |
| 7 | Авария | Красный | Индикатор непрерывно светится, если возникло аварийное событие и/или оно не подтверждено пользователем; Индикатор мигает, если аварийное событие было подтверждено пользователем, но остается действующим; Индикатор гаснет, если аварийное событие было подтверждено пользователем и более не действует. |

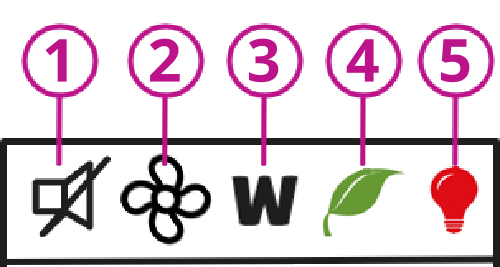

5. Графическая индикация активных режимов и состояний
| Позиционное обозначение | Наименование индикатора | Графическое обозначение | Описание |
|---|---|---|---|
| 1 | Режим тишины |  | Режим тишины включен, отключаются звуковые сигналы аварии. Звуковой отклик клавиш, а также световая и графическая сигнализация аварии остаются. |
| 2 | Режим энергосбережения |  | Режим энергосбережения включен. Подсветка гаснет через 5 минут бездействия (включается через меню настроек). |
| 3 | Режим активного охлаждения |  | Доступно подключение внешнего вентилятора активного охлаждения (опционально). |
| 4 | Режим WatchDog |  | В операционной системе запущен сервис определения сбоев в работе компьютера с последующей принудительной автоматической перезагрузкой |
| 5 | Аварийное событие |  | Появление данного графического индикатора сигнализирует о наличии аварийного события. |
6. Расшифровка аварийных событий
| п.п | Сообщение | Расшифровка |
|---|---|---|
| 1 | Превышена температура, датчик - TS(x) | Превышение предустановленного порога температуры по датчику X внутри корпуса изделия. |
| 2 | Запуск заблокирован | Попытка включить компьютер в условиях превышения максимальной рабочей температуры окружающей среды. |
| 3 | Неисправность подключения | Нет сигнала от материнской платы о поступлении к ней питающего напряжения. При этом сигналы о исправности блока питания в норме. |
| 4 | Авария питающих напряжений | Нет сигнала о присутствии всех необходимых напряжений с блока питания |
| 5 | Авария резервного блока питания | Неисправность одного из двух резервирующих источников питания. |
| 6 | Превышен лимит ожидания ответа | Функция WatchDog была активирована сервисом из операционной системы, но время ожидания очередного обмена превышено, что привело к принудительной перезагрузке компьютера. Либо работа операционной системы была завершена некорректно. |
| 7 | Авария системы охлаждения | Внешний вентилятор охлаждения отключен или неисправен. Выводится однократно в случае, если до этого было обнаружено присутствие рабочего вентилятора охлаждения. |
| 8 | Неисправность материнской платы | Сбой алгоритма запуска на этапе получения сигнала о включении материнской платы. |
7. Запись/обновление ПО

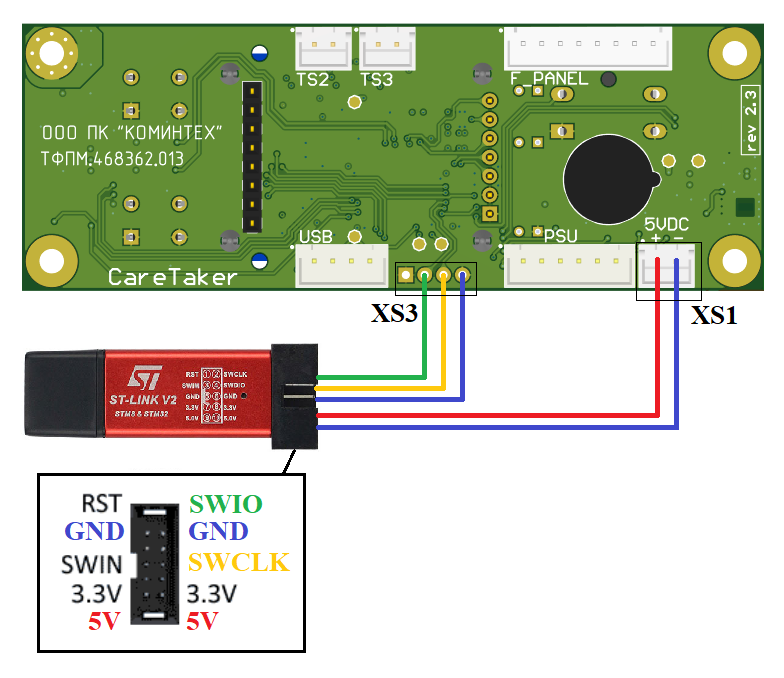

Для прошивки модуля используется системе Linux с ядром не ниже 6.14 и установленными пакетами кросс-компилятора GCC не ниже версии 14.2.0 под архитектуру ARM, с установленными пакетами GDB не ниже версии 16.3 и OpenOCD не ниже версии 0.12.0. Запись ПО производится с помощью программатора ST-Link v.2 подключенного к модулю индикации и управления посредством интерфейса SWD к разъему XS3.
Перед записью ПО модуль индикации и управления должен быть подключен к внешнему источнику питания не менее 5 вольт 300мА постоянного тока через разъем XS1. Для этого также может быть использован программатор ST-Link v.2.
Запись ПО модуля производится в два этапа (при этом последовательность не имеет значения):
- запись загрузчика;
- запись основного приложения.
После всех этапов записи до первого использования необходимо отключить от модуля внешний источник питания и программатор.
